Телемеханика

Собственное производство ООО «ОстСтарСервис» с 2006 года

Запросить предложение

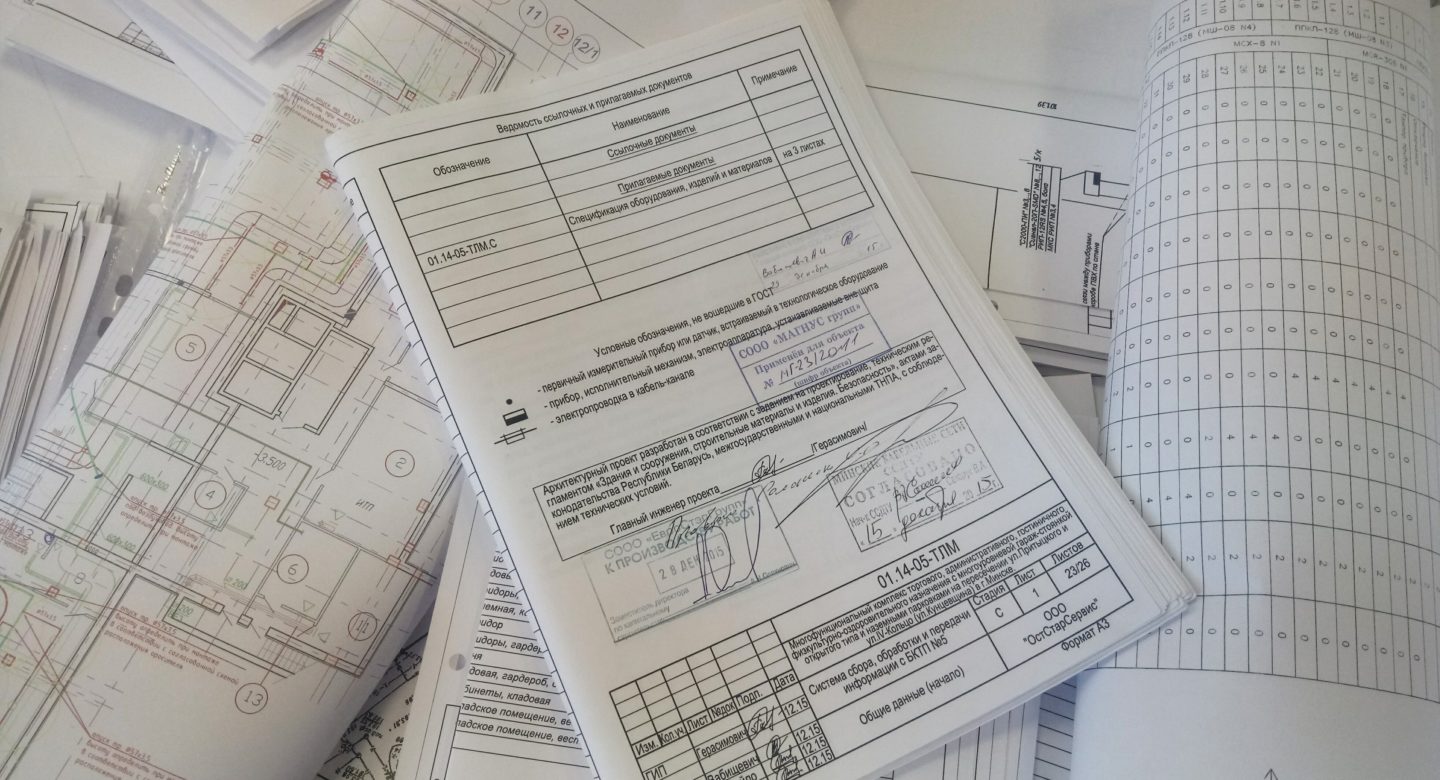

Проектирование / Производство / Монтаж / Пусконаладка

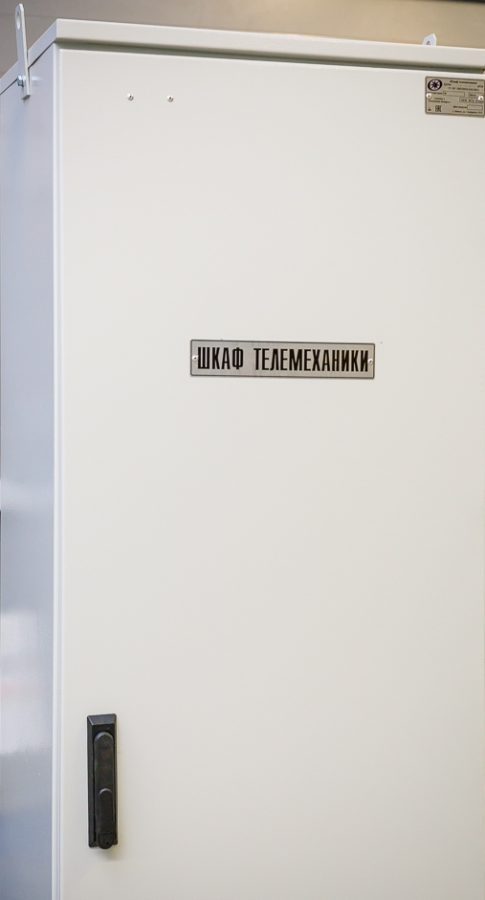

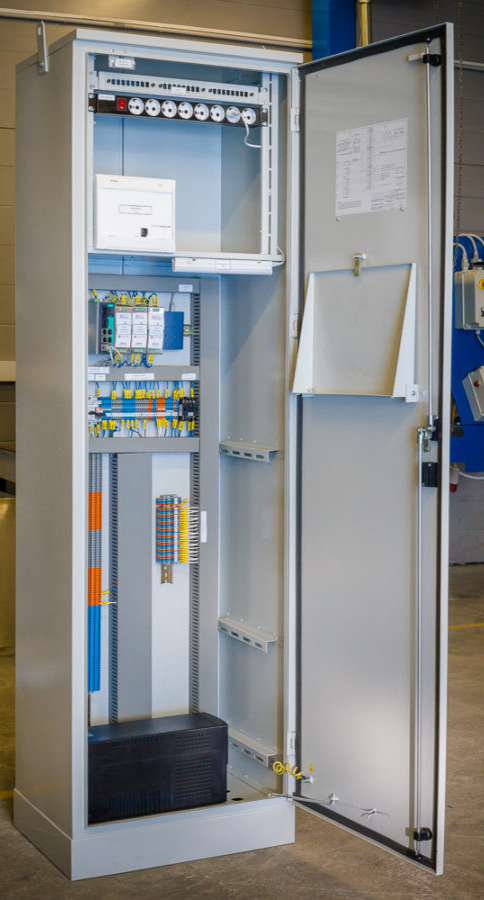

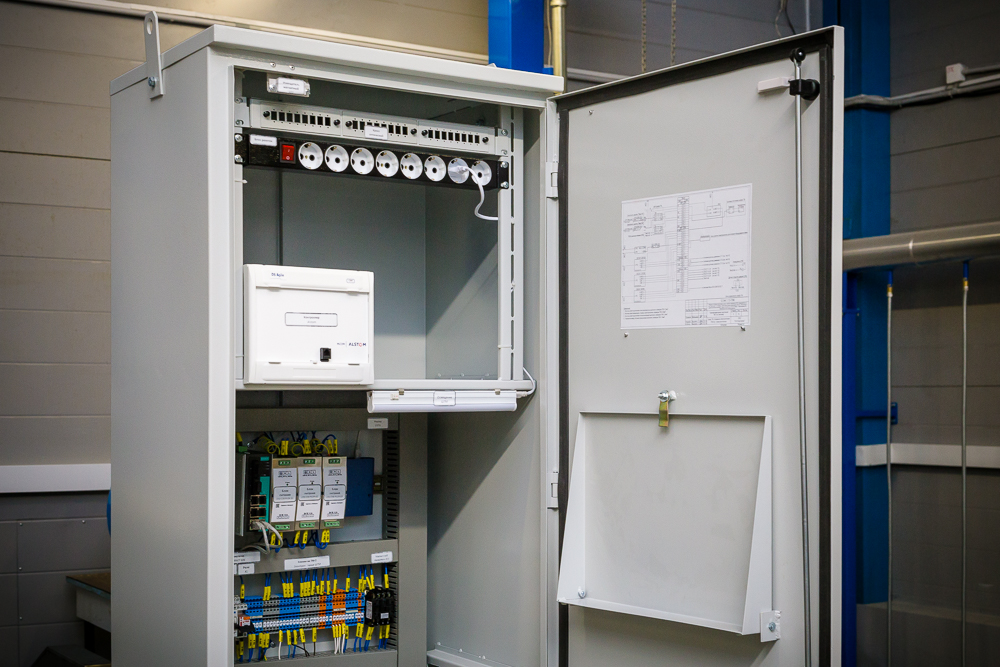

Телекоммуникационная система сбора, обработки и передачи информации

Собственное производство ООО «ОстСтарСервис» с 2006 года
Повышение конкурентоспособности и производительности является ключевым фактором на современном рынке энергетики. Новые решения разрабатываются ООО «ОстСтарСервис» для оптимизации использования активов и соответствия быстроменяющейся рыночной среды. Автоматизация подстанций обеспечивает одно из основных решений для достижения таких целей.

ООО «ОстСтарСервис» производит телекоммуникационные системы сбора, обработки и передачи данных и предлагает гибкий инструментарий для модернизации существующих и создания систем на новых подстанциях. Открытая платформа, основанная на современной технологии, позволяет разрабатывать инновационные схемы автоматизации и обеспечивать возможность соединения систем в будущих проектах.

НАЗНАЧЕНИЕ:
Предназначена для создания автоматизированных систем диспетчерского контроля и управления в различных отраслях промышленности, таких как распределительные электросети, теплосети, газораспределительная система, управление транспортом.

ВОЗМОЖНОСТИ:
Комплекс позволяет создавать сложные многоуровневые системы, интегрировать подсистемы сбора данных, передавать данные в другие системы. А также имеет возможность организации обратной связи с объектом и управления им.

Используемые нами программируемые контроллеры являются модульными компьютерами для подстанции последнего поколения. В добавление к традиционной системе управления входов-выходов, устройства могут выполнять функции мощного коммуникационного шлюза, центра сбора измерений и обработчика сигналов быстрой автоматики.

Телекоммуникационные системы на базе программируемых контроллеров ProSoft и Alstom – это компактное решение для множества приложений. Устройство используется как RTU, контроллер ячеек и конвертер протоколов.


ХАРАКТЕРИСТИКИ:
Аппаратура комплекса рассчитана на эксплуатацию в жестких климатических условиях. Программное обеспечение обладает гибкостью и простотой настройки, поддерживает современные промышленные стандарты (t = -40°C … +70°C при влажности 95% t = 35°C). Передача данных может осуществляться по каналам связи тональной частоты (телефон), организуемых системами уплотнения кабельных, воздушных, радиорелейных линий связи, радиоканалам, по выделенным физическим линиям связи различной конфигурации, оптоволоконным линиям связи. При этом дальность связи по каналам 20 км (для физической линии) без усиления сигнала. Комплекс принимает и обрабатывает информацию как в цифровом, так и в аналоговом виде.

Хранение данных:
Записи хранятся в энергонезависимой памяти, до 2000 событий с точностью в 1 мс

Поддерживаемые протоколы:
Ethernet:
• 10/100Base-TX, auto-crossing, 100Base-FX;
• Коммуникация через протоколы UCA2 или IEC 61850, IEC 60870-5-104 or DNP3.0 IP;
• Встроенный Ethernet свитч с 5 портами Последовательное соединение к SCADA & терминалам защит;
• Два соединения к SCADA и 4 соединения к терминалам защит на одно устройство ;
• Протокол для SCADA может быть выбран между DNP3.0, IEC 60870-5-101, MODBUS;
• Протокол для IED может быть выбран между DNP3.0, IEC 60870-5-103, MODBUS, IEC 60870-5-101;
• Скорость передачи: конфигурируется до 38.4кб/с.

МОДЕРНИЗАЦИЯ:
Мощные подсистемы обработки, коммуникации и конфигурирования являются идеальным инструментом для улучшения контроля за объектом, автоматизацией и техническим обслуживанием.

ОПТИМИЗАЦИЯ:
Многофункциональные возможности программируемых контроллеров оптимизируют инженерные работы, т.к. меньшее количество устройств уменьшает количество проводных соединений, уменьшает необходимый объем обучения и упрощает техническое сопровождение. Поддержка интерфейсов XML позволяет обмениваться информацией между различными инструментами, используемыми при проектировании, таким образом, снижая общее время инженерных работ.

ИНТЕГРАЦИЯ:
Телекоммуникационная система полностью совместима с современным коммуникационным оборудованием, а модульный дизайн облегчит модернизацию до будущих передовых коммуникационных технологий.
